특장점

제품 특징

    • 능동형 필터 대비 동등 이상의 필터 성능 TDD-I 3%
    • 뛰어난 경제성
    • 설치공간 절약
    • DC 링크 콘덴서가 없어 반영구적 수명
    • 유지보수가 매우 간편
    • 전력에너지 절감 (distortion power loss)
    • 역률 개선 (true power factor)
    • IEEE Std.519 만족
    • 연약계통 신뢰도 높은 전원 품질 확보
    • 계통 공진현상이 없음
    • 특허 제10-2036580호, 개선된 3상 비선형부하 입력측
      수동형 고조파 필터(HHFi)
    • 조달청 벤처나라 지정 제2020-09-006호, 인버터 전용 고조파필터(HHFi)
    • 적용부하

      MCC 인버터, 6펄스 정류기, 컨버터,
      UPS 정류부, SCR 제어장치, 엘리베이터

    • 적용시스템

      전압 220V/380V/440V, 3상 전원,
      50Hz, 60Hz, 용량 5~1000 HP

    • 적용장소

      상용건물, 산업공장, 백화점, 병원,
      대학, 유전 펌프


특성

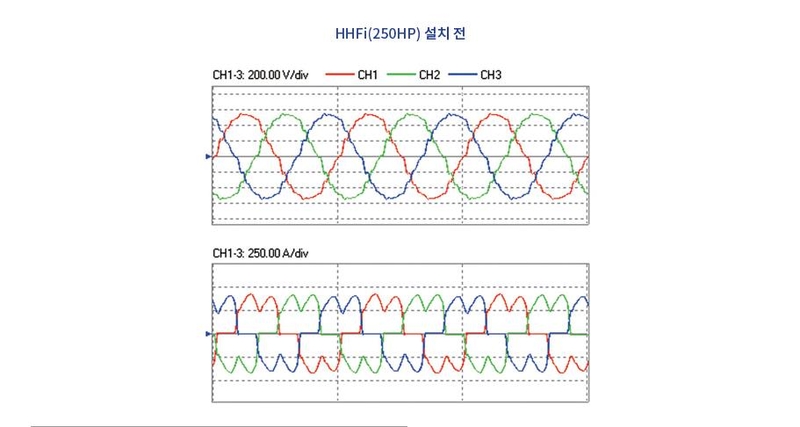

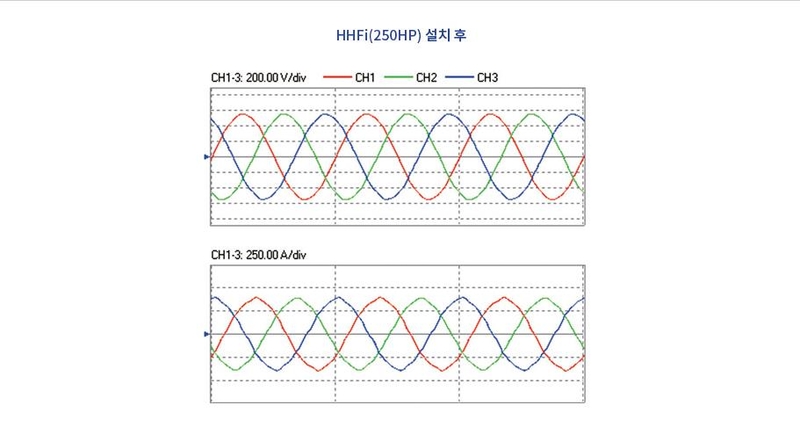

설치 효과

    • 전류량 선로손실감소 20~40%
    • 전력량 절감 3~5%
    • 전력설비 여유율 확보, 고조파 손실 감소
    • 변압기 과열로 인한 소손 및 용량 감소 방지
    • 케이블의 과열로 인한 소손 및 용량 감소 방지
    • 고조파전류의 유도현상에 의한 통신장해 방지
    • 고조파 유입에 의한 리액터/콘덴서 소손 방지
    • 차단기 및 퓨즈의 이상 Trip 오동작 방지
    • 정밀기기 및 보호장치의 오동작 방지
    • 계통으로부터의 서지 및 과전압 유입방지에 의한 기기 손상 방지




    •
정격

제품 사양

제품명HHFI
인버터 용량2~250HP (1.5~185kW)
공칭 전압380V±10%
공칭 주파수60Hz (50Hz option)
공칭 주파수 허용 오차-1.5% ~ +5%
고조파 전류 왜형율<5%, ITDD (IEEE Std.519)
효율≥99%
내전압2500Vac, 2sec
보호 등급IP00 (option)
냉각 방식강제 순환 방식
과부하 내량In160%, 60sec
주위 온도-25℃ ~ +40℃
역률정격에서 0.99 이상
온도 상승45 degree 이하
해발 고도1000m 이하
